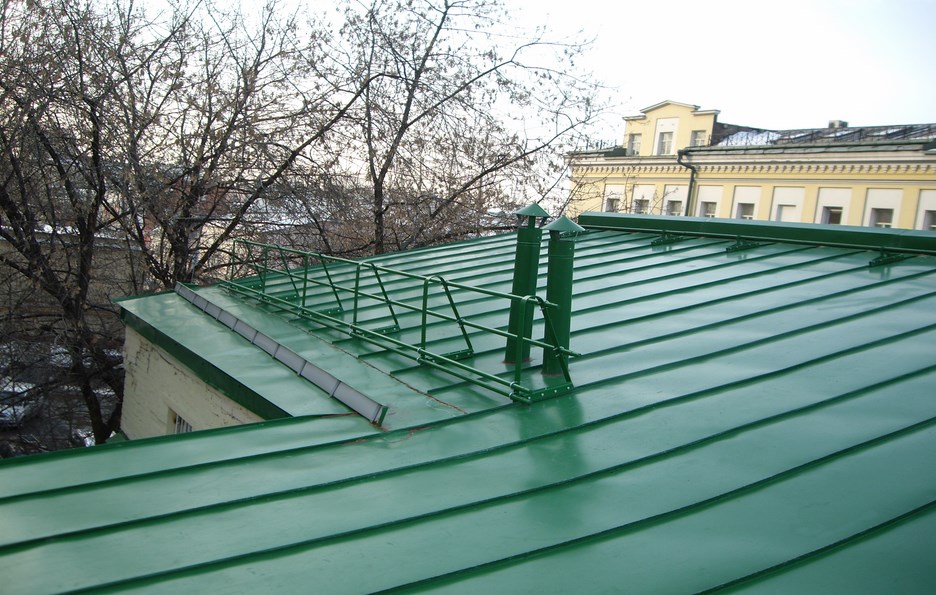

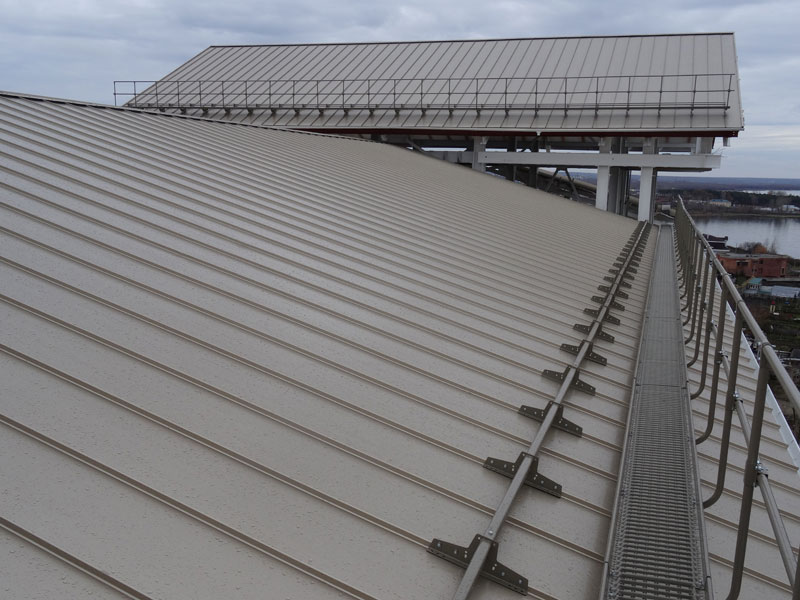

Практически во всех европейских государствах законодательство предъявляет к компании-застройщику серьезные требования относительно безопасности людей, которые по каким-либо причинам находятся на крыше здания. Отдельного внимания заслуживают кровельные ограждения, устанавливаемые на сооружения с двумя и более этажами. Отечественное законодательство выдвигает более лояльные требования в данной сфере. В России необходимо монтировать кровельные ограждения только на сооружениях определенного типа. Существует целая законодательная база, которая регламентирует установку кровельных ограждений. В перечень документов входит:

• 90 ст. закона о техническом регламенте требований пожаробезопасности;
• СНиП относительно административных, общественных сооружений и многоквартирных домов;
• СНиП относительно пожаробезопасности.

Согласно пункту 5.15 свода строительных норм (от 31.03.01 г), в промышленных сооружениях с внутренними водосточными системами роль кровельных заграждений могут отыгрывать парапеты. Главное условие здесь: минимальная высота такой конструкции составляет порядка 60 сантиметров от уровня кровельного материала. Этот же нормативный документ регламентирует и конструкции для многоквартирных зданий, где проживают люди.

Согласно пункту 8.11 данного свода, на кровле многоквартирного здания нужно предусмотреть все необходимые устройства для обеспечения безопасности. Кровельные заграждения обязательны для территории около входа в сооружение и мест соединения двух домов. Также, данные конструкции должны монтироваться, если кровля сооружения отведена под зону отдыха либо используется для бытовых нужд.

Согласно пункту 8.3, минимальная высота кровельного ограждения для жилого здания составляет 120 сантиметров. Данная конструкция должна быть полностью сплошной, оснащена поручнями и способна выдерживать усилие 300 Н/м. Минимальная высота административных построек - 90 сантиметров.

Металлические кровельные заграждения должны соответствовать техническим параметрам ГОСТа 25772-83. Материалом для них служит медь, оцинковка, нержавейка либо сталь, покрытая специальными порошковыми составами. Конкретные требования относительно внешнего вида защитных конструкций отсутствуют. Это дает возможность изготовителям самим определять дизайн и конфигурацию ограждения.

Основные элементы кровельных заграждений

Защитные ограждения, устанавливаемые на крыше, состоят из таких деталей и узлов:

• стойка – опорный элемент, который зачастую выполнен из трубы круглого сечения, толщина стенки которой составляет более 14 мм. Ее параметры подбираются под тип сооружения, его кровли, дизайн заграждений;
• основание – специальный элемент, расположенный горизонтально. Для его создания используется круглая труба, параметры которой зависят от разновидности ограждений;
• универсальные держатели – используются для монтажа к конструкции вертикально. Его положение определяется уклоном ската, после чего кронштейн качественно закрепляется.
• крепеж. В данную группу деталей входят разнообразные гайки, саморезы, болты.

Размеры ограждений

ГОСТ 25772-83 – документ, который являет собой своеобразный свод правил относительно установки ограждений для разнообразных сооружений: лестницы, кровля, балконы. Также, в данном регламентирующем стандарте собраны требования к высоте защитных конструкций, которые зависят от назначения, этажности и высоты сооружения.

Перед установкой необходимо убедиться в отсутствии разнообразных дефектов (вмятины, следы ржавчины, нарушение защитного слоя). Также, вышеуказанных недочетов не должно оставаться и после монтажа, который проводится при помощи сварочного аппарата. Так, для сооружений с высотой более 30 м, высота заграждения обязана быть порядка 1-1,2 м. Если на кровле есть специальные парапеты, высота ограждения может равняться высоте этого элемента. При монтаже отдельного ограждения интервал между поперечными элементами должен составлять – 30 сантиметров, между вертикальными – достаточно 10 сантиметров. ГОСТ допускает изготовление заграждений в виде сплошной конструкции, выполненные из металлопроката либо оргстекла, обрамленного металлическими элементами.

Для скатных крыш, на которых не предусматривается нахождение людей, достаточно смонтировать шестидесятисантиметровые по высоте перила с шагом между поперечинами в 30 сантиметров.

Монтаж кровельных ограждений

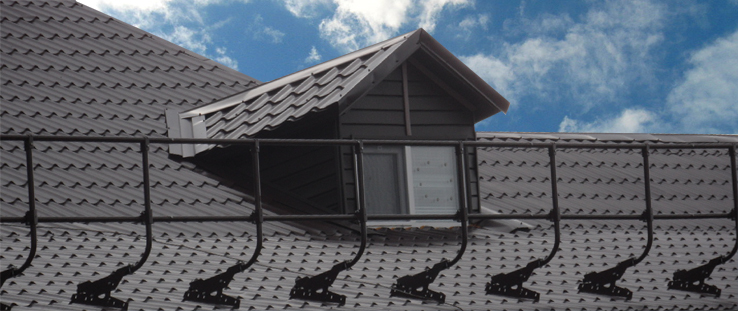

Монтироваться кровельные заграждения должны в одной плоскости по периметру крыши. Местом для установки служит карнизный свес. Для крепления конструкции часто используют скат крыши либо парапет. Для соединения ограждений между собой используются болты. При необходимости укоротить кровельное ограждение используют электролобзик либо специальную ножовку. Применение болгарки здесь недопустимо.

При проведении работ на вальмовых либо многощипцовых крышах, соединение элементов производится посредством специальных трубных углов. Самым лучшим вариантом закрепления выступает использование шарнирных креплений.

Вначале монтажа необходимо грамотно определить место для установки опор. Определить его можно отмерив от крайней точки карниза порядка 35-50 сантиметров. Далее по линии установки держателя кладется прокладка, выполненная из резины. Закрепление держателя производится при помощи саморезов, который должен входить в доски обрешетки, пронизывая кровельный материал. Интервал между соседними опорными элементами выбирается согласно регламентирующим документам.

Важно! При работе с волнистыми кровельными материалами, кронштейны должны крепиться в нижней части волны.

Аналогичный метод применяется и для фиксации других держателей. После этого регулируется уклон стойки относительно ската. Шарниры крепятся шайбами-прокладками. После окончательной установки кронштейнов сквозь выполненные отверстия пропускаются перекладины, для фиксирования которых применяются болты. На последнем этапе вставляются заглушки, стыки обматываются герметиками.

Для примера проанализируем процедуру монтажа кровельных заграждений от известного шведского бренда «Borge». Установка такого рода конструкций начинается с универсальных держателей, которые подбираются под конкретный случай. Наибольший шаг между двумя держателями составляет 110 сантиметров. Затем монтируется регулировочный держатель. Последний удерживает ограждение в заданном положении (вертикально), независимо от уклона кровли (не более 45 градусов). Для выстановки требуемого угла, требуется совместить пару технологических отверстий, расположенных в универсальной и регулировочной конструкции, затем они фиксируются болтами.

На последующем этапе устанавливаются стойки, на которую впоследствии ставится шляпный кронштейн, представленный двумя П-образными планками. Расстояние от него до края стойки составляет 0,3-0,6 метра. В шляпный держатель устанавливается нижний поручень. Далее вверху опоры крепится кронштейн, куда вставляется верхний поручень.

Проверка установленных конструкций

Кровельные ограждения давно перестали выполнять только прямые обязанности. Сегодня довольно серьезные требования выдвигаются относительно эстетических показателей защитных конструкций. Обеспечить подобный результат своими руками просто невозможно. Кроме того, при самостоятельном проведении работ у хозяина сооружения в любом случае не будет документов, которые подтвердят правильность проведения монтажа и соответствие заграждения требованиям законодательных нормативов. При несчастном случае, ответственность за него останется на хозяине здания, поскольку защитное кровельное ограждение не было подвергнуто специальной проверке.

Осуществлять подобные проверки уполномочены лишь специализированные организации, которые имеют специальные разрешения от МЧС и действуют в рамках действующего законодательства. После проведения проверки они выдают владельцу здания соответствующий акт, который подтверждает надежность, целостность и долговечность кровельного ограждения. После этого конструкция может быть допущена к эксплуатации.

Важно, чтобы на крыше в зонах около смонтированных заграждений не было трещин и прочих видимых повреждений.

Непосредственная проверка конструкций проходит следующим образом: на перекладины с шагом в 1,5 м прикладывают определенную нагрузку. Чаще всего ее величина составляет 50 кг. Время действия нагрузки составляет пару минут. Периодичность проверок – раз в пять лет. Ограждения являются необычайно ответственной системой, поэтому при их монтаже нельзя забывать о таких нюансах:

• регламентируют процедуру монтажа закон о пожаробезопасности и СНиП;
• кровельные ограждения являются сборочными единицами, где основными компонентами выступают стойки, основания, держатели, крепежные элементы;
• минимальная высота конструкции для промышленных сооружений составляет 60 сантиметров;
• минимальная высота конструкции для жилых многоквартирных зданий составляет 120 сантиметров;
• минимальная высота конструкции для административных сооружений составляет 90 сантиметров;
• все смонтированные защитные заграждения в обязательном порядке должны подвергаться регулярным проверкам.

Также, необходимо помнить и соблюдать основные правила установки, что гарантирует кровельным заграждениям прослужить несколько десятилетий.
